DS-D43Q300PF-5V LED电源开关
分享到:

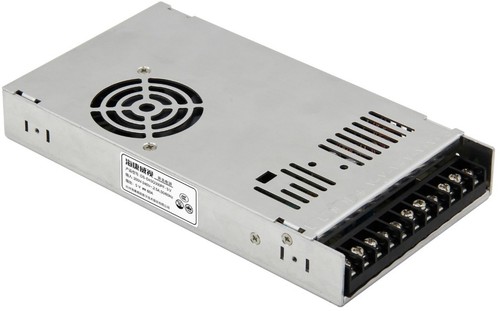

DS-D43Q300PF-5V LED电源开关
价格:
0.00
产品详情
产品参数




产品简介20200528


DS-D43Q300PF-5V 是海康威视推出的一款全彩LED开关电源,转换效率超过85%,具有输出短路/过载保护,可靠性高、带载能力强,符合3C标准



订货型号

DS-D43Q300PF-5V



特性


    可靠性高,负载能力强,符合3C要求

   • 超薄,重量轻

   • 100%满负载老化试验

   • 风机强制排风冷却

   • 保护功能具有:短路/过载



电器规格

型号

DS-43Q300PF-5V


直流电压

5V

额定电流

60A

电流范围

0~60A

额定功率

300W

纹波与噪声

150mVp-p

输出

电压调节范围

4.75~5.25V

电压精度

±1%

线性调整率

±0.5%

负载调整率

±2%

启动、上升时间

500ms,50ms/230VAC 负载100%

保持时间(Typ)

20ms/230VAC 负载100%

输入

电压范围

110~120/200~240VAC

频率范围

47~63HZ

功率因数 (Typ)

PF≥0.5

效率(Typ)

≥85%

交流电流

115VAC

6.0A

230VAC

3.5A

浪涌电流(Typ)

60A/230VAC

泄漏电流

<1mA/230VAC

保护

过负载

110~140% rated

短路

输出端短路后电源保护,输出关断.去掉短路,电源重新供电后恢复正常输出。

过电压

/


过温度

/

环境

工作温度

-20℃~+50℃ (AC 230V)(参考负载温度降额曲线)

工作湿度

20~90%RH 不凝固

储存温度

-30~+85℃

储存湿度

10~95%RH 不凝固

温度系数

±0.03%/℃(0~50℃)

耐振动

10~500Hz,2G,10min/周期,X、Y、Z方向各60min


安全规定

设计参考UL60950-1

耐压

I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG: 0.5KVAC

绝缘阻抗

I/P-O/P、I/P-FG、O/P-FG:大于100MΩ/500VDC/25℃/70%RH

EMC

设计参考GB9254 EN55022,Class A

谐波电流

设计参考GB17625.1;EN61000-3-2,-3 限值要求

电磁耐受

设计参考EN55024 ;EN61000-4-2,3,4,5,6,8,11


寿命

100,000小时(25℃)

尺寸

218×117×30.5(长*宽*高)


其它

包装

0.75Kg/只


备注

*为了延长使用寿命,建议配置负载时多留30%的余量。例如:设备需要100W的功率,则选用不小于130W的电源。

*开关电源纹波测试方法: 用20MHz示波器在电源输出端子上测试,示波器探头地线长度不大于

12mm,并在探头输入并联47uF电解电容和0.1uF高频电容。

*所有电气性能测试均在25℃环境下完成。



20200528

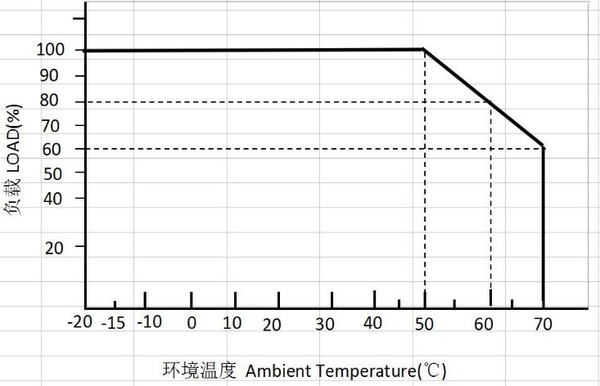

负载


温度


降额


曲线

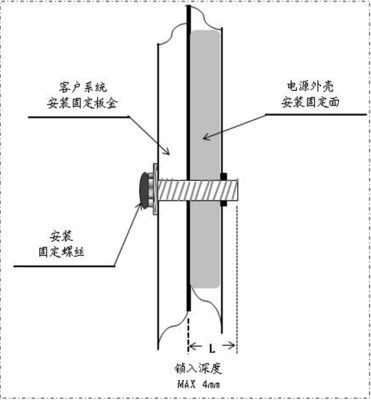

安装示意

警示Warning

使用安装螺丝M3*6mm

Using the mounting screws M3*6mm

深入外壳螺丝深度MAX 3mm

Deep housing screw depth Max 3mm

详见右图

As shown on the right20200528

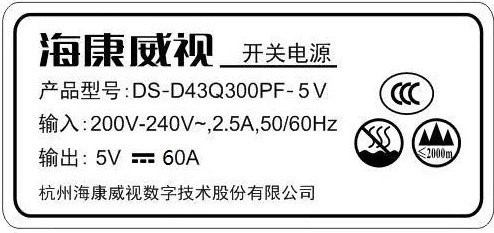

标签

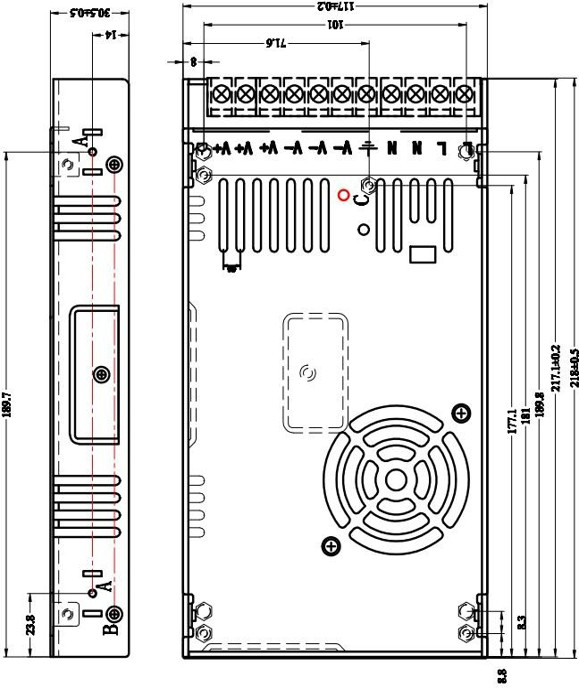

安装

尺寸



Pin No.

Assignment

Pin No.

Assignment



L

AC/L

-V

DC output(-V)


N

AC/N

+V

DC output(+V)



FG
